棒條閥門
公司年生產各類耐磨彎頭、管道、空氣輸送斜槽、充氣箱、庫底卸料系統、水泥裝車機、熟料裝車機。產品質量嚴格按照國家生產和行業標準,滿足業主要求。
關鍵詞:
均化庫及設備 | 散裝及裝車設備 | 閥門類| 輸送提升設備 | 收塵設備 | 扎輥堆焊
所屬分類:
產品詳情
一、產品概述:
棒條閘門是根據建材、礦山、冶金等行業中對中、小固體塊狀物料的給料、輸送、控制等工藝的要求而研制的一種新型閥門,適用于≤50mm物料的輸送控制。
二、結構特點:
采用優質型鋼材焊接,結構簡單、易操作、無卡阻、剛性強、不變形、使用壽命長、基本無維修量。是中、小固體塊狀物料控制的理想設備。
三、性能參數:
適用介質 |
適用溫度 |
Φ50mm以下的顆粒物料 |
≤300℃ |
四、工作原理:
棒條閘門一般為常開型,物料處流通狀態。根據工況需要切斷或調節時,需逐個插入棒條,以阻止物料流通,也可根據工況需要通過調整棒條間的間隙來控制物料的大小。
五、使用說明:
• 安裝時兩法蘭間必須加密封墊片,然后均勻鎖緊連接螺栓。
• 運行時不得對抽出的棒條進行猛烈撞擊,以免棒條變形無法復位。
• 切斷流通塊料時,必須從兩邊依次插入棒條。
• 若長期存放,不允許露天存放或堆置。

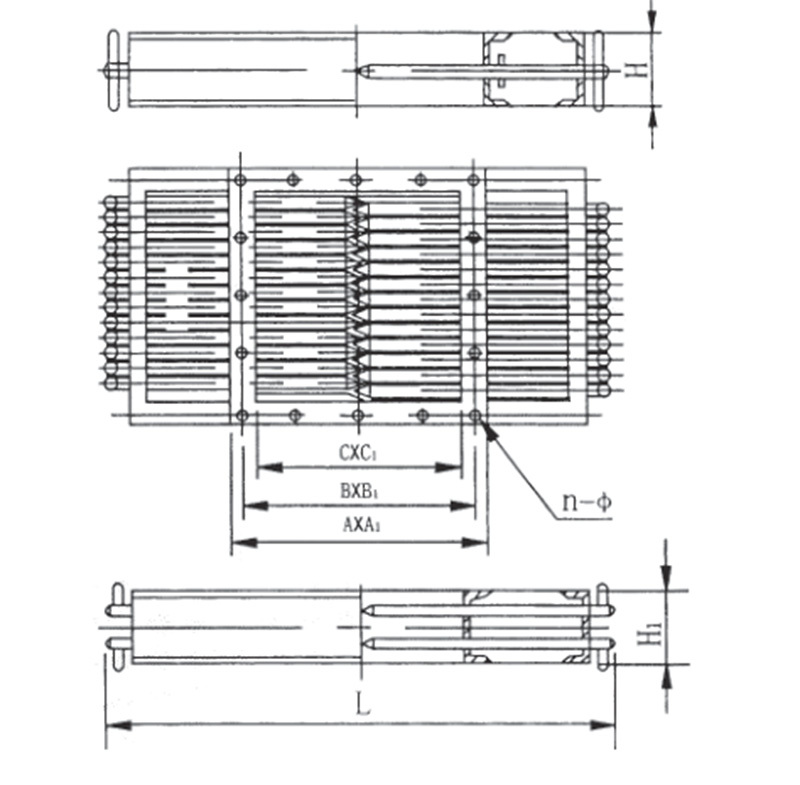

六、LB-Ⅰ/Ⅱ外形圖:
規格 |
A×A1 |
B×B1 |
C×C1 |
L |
H |
H1 |
n-Φ |
300×300 |
390×390 |
350×350 |
300×300 |
800 |
120 |
140 |
8-Φ14 |
400×400 |
490×490 |
450×450 |
400×400 |
1000 |
120 |
140 |
12-Φ14 |
500×500 |
610×610 |
560×560 |
500×500 |
1200 |
140 |
160 |
16-Φ18 |
600×600 |
710×710 |
660×660 |
600×600 |
1400 |
140 |
160 |
16-Φ18 |
700×700 |
820×820 |
770×770 |
700×700 |
1600 |
160 |
180 |
20-Φ18 |
800×800 |
920×920 |
870×870 |
800×800 |
1800 |
160 |
180 |
20-Φ18 |
900×900 |
1030×1030 |
972×972 |
900×900 |
2000 |
160 |
180 |
24-Φ123 |
1000×1000 |
1130×1130 |
1068×1068 |
1000×1000 |
2200 |
160 |
180 |
24-Φ123 |
1100×1100 |
1240×1240 |
1183×1183 |
1100×1100 |
2500 |
180 |
200 |
28-Φ123 |
1200×1200 |
1340×1340 |
1280×1280 |
1200×1200 |
2700 |
180 |
200 |
32-Φ123 |
